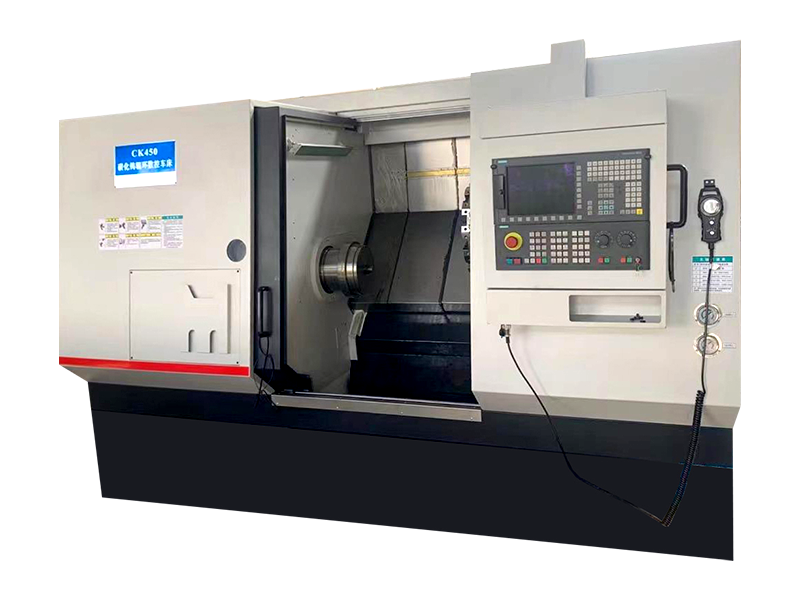

Xem thêm >>Công ty TNHH Máy công cụ hạng nặng Giang Tô Dingshun (Nantong Baoshun Machinery Co., Ltd.) được thành lập vào năm 2002. Đây là một doanh nghiệp từ lâu đã tham gia cung cấp thiết bị máy công cụ cho ngành luyện kim và các doanh nghiệp thép. Công ty có nền tảng sâu sắc và kinh nghiệm phong phú về thiết bị máy công cụ chuyên dụng và là nhà cung cấp giải pháp cho các doanh nghiệp thép. Đây cũng là nhà cung cấp đủ tiêu chuẩn cho Viện nghiên cứu Thượng Hải 704 của Tập đoàn Công nghiệp Tàu thủy Trung Quốc, thực hiện các dự án nghiên cứu khoa học quan trọng như cảm biến mô-men xoắn và các bộ phận chuyên nghiệp khác. Công ty chuyên sản xuất máy công cụ gia công rãnh lưỡi liềm cuộn CNC dòng XK500, máy tiện cuộn CNC dòng CK84, máy tiện cuộn hiển thị kỹ thuật số dòng CA84, máy tiện vòng cuộn CNC CK450, máy công cụ tiện và phay composite CNC CXK9550, trung tâm tiện và phay tấm khuôn mẫu CXK9580, máy sửa chữa bánh mài kim cương CNC DK060, máy mài vòng cuộn đứng CNC MK630, máy mài vòng cuộn CNC MK001-5, CNC máy mài đa năng chính xác ZKM150, máy mài đa năng chính xác ZWM150 và các sản phẩm hỗ trợ liên quan khác.
Công ty có một số thiết bị lớn được cung cấp bởi các doanh nghiệp có thương hiệu trong và ngoài nước, đảm bảo chất lượng của máy công cụ được sản xuất và giao hàng kịp thời. Trong những năm qua, với thế mạnh kỹ thuật vững mạnh, sản phẩm trưởng thành và hệ thống dịch vụ toàn diện, sản phẩm của chúng tôi đã được bán cho các công ty thép lớn trên cả nước và thị trường nước ngoài. Khách hàng của chúng tôi đã phản hồi tích cực và chúng tôi đã nhận được nhiều bằng sáng chế quốc gia và quyền sở hữu trí tuệ độc lập. Công ty chúng tôi hiện đã trở thành một doanh nghiệp có thương hiệu nổi tiếng trong ngành công nghiệp máy công cụ gia công cuộn của viện thiết kế luyện kim và doanh nghiệp thép trong nước.
1.1 Thông số kỹ thuật chính
| Đường kính xoay trên bệ máy công cụ | mm | 800 |
| Đường kính xoay trên tấm kéo | mm | 620 |
| Chiều dài gia công tối đa (Khoảng cách giữa hai tâm) | mm | 1000 |
| Trọng lượng tối đa của phôi | kg | 3000 |
| Góc giường máy công cụ | Bằng cấp | 45 |
1.2 Trục chính và Truyền động
| lỗ trục chính | mm | 120 |
| Đường kính hỗ trợ phía trước trục chính | mm | 180 |
| Dòng tốc độ trục chính | | Không có cấp độ |
| Phạm vi tốc độ trục chính | r/phút | 2-400 |
| Công suất động cơ chính (Liên tục) | kW | 22 |
| Mô-men xoắn liên tục trục chính | Nm | 2500 |
| Tiêu chuẩn đầu trục chính | | A211 |
| Tay siết thủy lực tự động | | Kết hợp vòng lăn |
1.3 Ổ đĩa nạp
| Trục Z (Dọc) Khoảng cách di chuyển tấm kéo | mm | 1000 |
| Chuyển động của tấm kéo theo trục X (ngang) | mm | 410 |
| Tốc độ di chuyển nhanh Z/X | mm/phút | 8000 |
| Phạm vi tốc độ nạp Z/X | mm/phút | 0,001-2000 |
| Mô-men xoắn động cơ truyền động Z/X | Nm | 27/27 |
| Lực tiến dao tối đa Z/X | N | 20000 |
| Đơn vị/Độ phân giải cài đặt tối thiểu | mm | 0.001 |
1.4 Kích thước và trọng lượng tổng thể của máy công cụ
| Kích thước bề ngoài của máy công cụ (Chiều dài * Chiều rộng * Chiều cao) | mm | 4725×2175×2365 |
| cân nặng | t | Khoảng 8T |
2. Độ chính xác của máy công cụ
2.1 Độ chính xác làm việc (Mẫu tiêu chuẩn)
| Độ tròn của vòng tròn ngoài khi tiện hoàn thiện | mm | 0.005 |
| Độ nhám bề mặt của vòng tròn ngoài khi tiện hoàn thiện | | Ra0.8 |
| Độ trụ của vòng ngoài tiện cuối | mm | 0,02/300 |
| Độ vuông góc của vòng tròn bên ngoài của đầu hoàn thiện | mm | 0,01/100 |
2.2 Độ chính xác hình học chính của máy công cụ
| Chuyển động dọc trục định kỳ của trục chính | mm | 0.005 |
| Dòng chảy xuyên tâm của lỗ khoan của trục chính | mm | Gần Cuối 0,015, Cuối Xa 0,020 |
| Độ chính xác định vị lặp lại của tháp pháo | mm | 0.005 |
