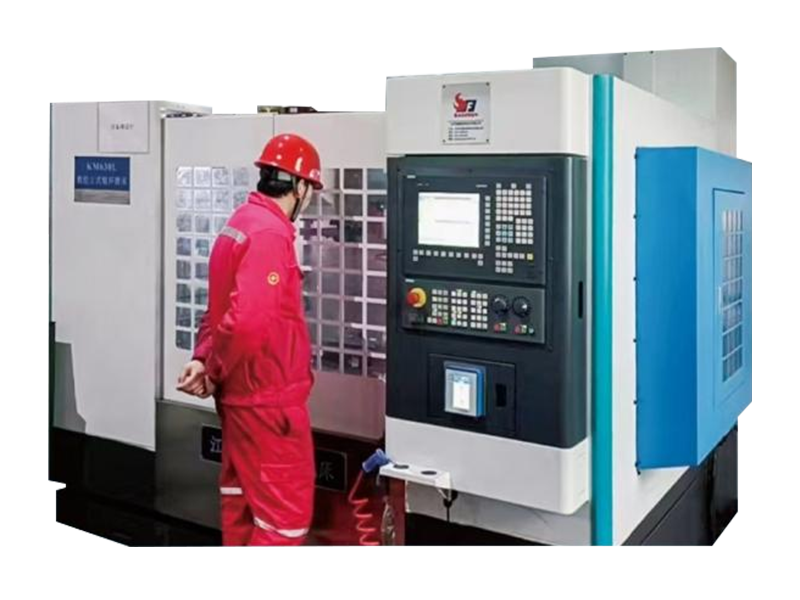

Máy mài đặc biệt vòng lăn CNC dọc MK630L

Máy mài vòng con lăn được sử dụng để mài thô, mài bán mịn, mài mịn và mài không tia lửa của vòng tròn bên ngoài và rãnh R-pass của vòng lăn cacbua vonfram dùng trong sản xuất dây tốc độ cao. Máy sử dụng thiết kế vỏ kín hoàn toàn, giúp giảm tiếng ồn xử lý một cách hiệu quả, bảo vệ an toàn hơn, ngăn chặn sự khuếch tán nước và khí trong khu vực xử lý và cải thiện môi trường xử lý.

Máy mài vòng con lăn CNC KM630L đặc biệt là máy mài vòng con lăn đứng đặc biệt do công ty chúng tôi phát triển kết hợp với nhu cầu thị trường về máy mài vòng con lăn. Hiệu suất xử lý của máy mài bằng 150% so với các máy mài hiện có trên thị trường. Bố cục tổng thể của máy công cụ là cấu trúc chính thẳng đứng, sử dụng hệ thống CNC liên kết ba trục SIEMENS 828D, thiết kế một đầu phôi dọc đặc biệt, lắp đặt bàn làm việc di động hai trục nằm ngang, ray dẫn hướng di chuyển bàn làm việc sử dụng ray dẫn hướng trượt có độ cứng cao, được điều khiển trực tiếp bằng vít bi tải trước động cơ AC servo để đạt được, phôi thông qua lắp đặt thẳng đứng, thay đổi chế độ lắp đặt phôi của máy mài vòng lăn ngang truyền thống, giảm đáng kể trọng lượng phôi lên độ chính xác kẹp phôi.

Được trang bị thiết bị cố định thủy lực đặc biệt tự định tâm để kẹp phôi, thay vì thiết bị cố định chất lỏng truyền thống, các bộ phận xếp dỡ thuận tiện và đáng tin cậy hơn, hướng thẳng đứng của chuyển động ray trượt trục mài và chuyển động phôi của ổ đĩa giống nhau, được điều khiển trực tiếp bởi động cơ servo AC, để cải thiện độ cứng của hệ thống, vít bi chịu được lực căng nhẹ và hai đầu được đỡ trên ổ lăn. Vị trí của ray trượt trục mài được trang bị thước đo chiều dài để đạt được điều khiển vòng kín. Vòng bi trục chính của bánh mài sử dụng vòng bi chính xác có độ cứng cao nhập khẩu và trục chính của bánh mài được dẫn động bởi động cơ servo AC thông qua đai đồng bộ.

Thiết kế máy mài vòng lăn đứng CNC KM630L, giao diện thư viện công cụ BT50 dự trữ, để tự động hóa sau này, xử lý không người lái để mang lại sự thuận tiện, hệ thống CNC sau khi phát triển thứ cấp, với hệ thống lập trình miễn phí linh hoạt, đặc biệt được phát triển cho các nhà sản xuất vòng lăn chuyên nghiệp phần mềm tiên tiến, giúp lập trình mài dựa trên đối thoại giao diện người-máy. Chỉ cần tham khảo các thông số vòng lăn đầu vào giao diện người-máy, bạn có thể xử lý.
