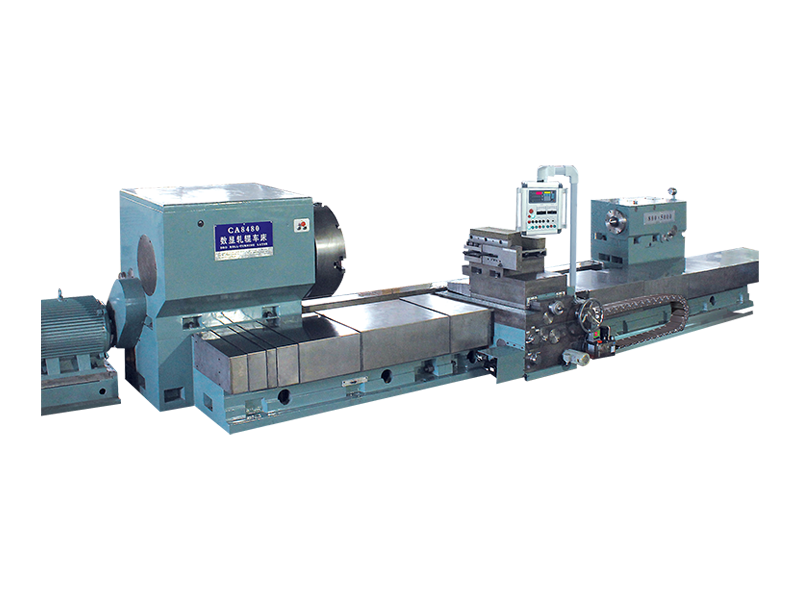

CA8480 Máy tiện cuộn màn hình kỹ thuật số hiệu suất cao linh hoạt

Máy tiện cuộn màn hình kỹ thuật số CA8480 được thiết kế chủ yếu để gia công bán tinh và hoàn thiện các cuộn gang, thép và kim loại màu. Với việc sử dụng thép tốc độ cao, cacbua hoặc các vật liệu khác làm dụng cụ cắt, nó có khả năng thực hiện các thao tác tiện và sửa chữa trên đường kính ngoài, mặt cuối của cuộn cũng như các mặt cắt lỗ và bề mặt cong phức tạp khác nhau. Ngoài ra, nó có thể được sử dụng để xử lý các bộ phận trục làm bằng gang, thép và kim loại màu có cùng kích thước và trọng lượng như cuộn, cung cấp cả khả năng bán hoàn thiện và hoàn thiện cho đường kính ngoài, mặt đầu và các bề mặt cong phức tạp.

Hệ thống ray dẫn hướng dọc của máy được thiết kế với cấu trúc bốn ray tích hợp. Chuyển động theo chiều dọc được điều khiển bởi cơ cấu bánh răng và trục vít, trong khi chuyển động cấp liệu ngang của phần còn lại của dụng cụ sử dụng các ray dẫn hướng hình chữ nhật có độ cứng cao. Sự kết hợp giữa công nghệ tựa dao kiểu khung của Ý và trụ dao cố định giúp tăng cường độ cứng và độ ổn định khi cắt của máy. Thiết kế chắc chắn này, đặc biệt là trụ dao có độ cứng cao, lý tưởng để gia công phôi trên tâm trục chính. Vòng bi trục chính có vòng bi lăn hình trụ hai hàng có độ hở hướng tâm có thể điều chỉnh và có độ chính xác cao, mang lại độ cứng cho trục chính, chuyển động quay trơn tru và độ chính xác cao.

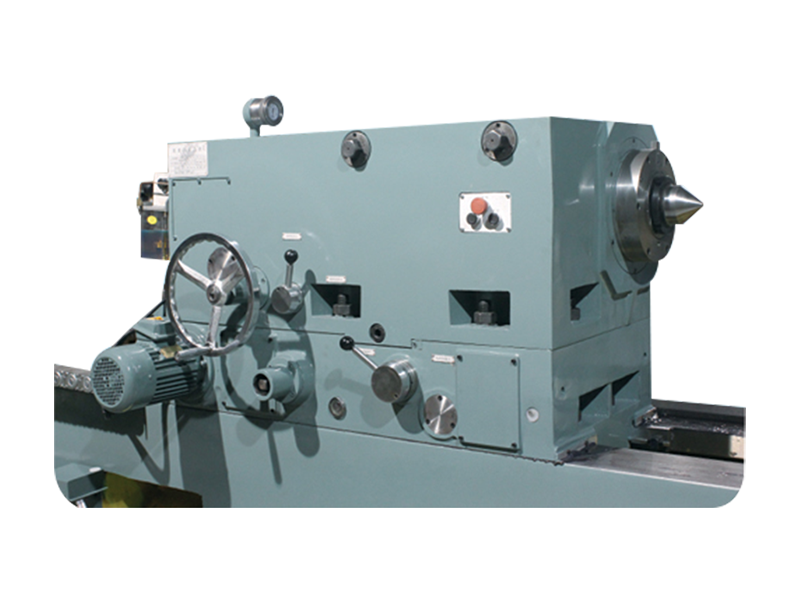

Thiết kế cấu trúc của máy nhấn mạnh vào độ ổn định và độ cứng cao, đảm bảo độ chính xác gia công toàn diện và do đó đạt được độ chính xác cho phôi. Hộp trục chính (headstock) được trang bị động cơ tần số AC 45 Kw, sử dụng hệ thống chuyển số tự động thủy lực. Chuyển động dọc và ngang của máy sử dụng tốc độ biến đổi vô cấp, cho phép người dùng chọn tốc độ và tốc độ tiến dao thích hợp dựa trên vật liệu của cuộn, đảm bảo vận hành dễ dàng.

Chuyển động theo chiều dọc được hỗ trợ bởi màn hình kỹ thuật số dạng lưới, loại bỏ nhu cầu căn chỉnh hoặc đánh dấu con lăn khi xoay cuộn. Hệ thống bôi trơn tập trung đảm bảo rằng tất cả các cặp dẫn hướng chuyển động đều được bôi trơn tự động, chính xác theo các khoảng thời gian cố định, đảm bảo đặc tính phản ứng động và hiệu suất bôi trơn lâu dài. Cả chuyển động dọc và chuyển động ngang đều được bảo vệ hoàn toàn bằng vỏ thép không gỉ, đảm bảo duy trì độ chính xác của chuyển động trong thời gian dài.

Máy bao gồm bệ máy, hộp trục chính, ụ đỡ, giá đỡ dụng cụ, hệ thống thủy lực, tủ điều khiển điện PLC và giá đỡ dây (xích bồn), cung cấp giải pháp hiệu quả và ổn định cao cho gia công trục và cuộn.
